CM-2B多點靜態應變快速采集分析系統

2019/12/13

　　CM-2016（CM-2B）靜態應變儀是本公司根據國際上大型靜態應變測試發展方向，經過多年研究實驗，并結合用戶實際使用情況研制的國內新一代靜態應變采集分析系統。主要特點：一是運用電子開關轉換及高速高精度ＡＤ傳輸技術，是國內率先實現對測量數據進行實時顯示，監視加載過程的靜態采集測量系統，二是采用獨特的軟硬件濾波技術，使儀器具有極強的現場抗干擾能力，三是精度高，可達到測量值的0.1％。系統軟件運行在Windows（包括64位win7、win8、win10）環境下，中文菜單，可以進行采樣控制，每個獨立系統能夠?qū)Χ噙_(dá)2560點的靜態數據進行處理，計算相應的應力，顯示應變片貼片處的主應力，主應變，及主應力方向，數據可以轉化為通用數據格式（Word文檔，Excel表格）或圖形顯示，進行存儲或打印。本產品在長征運載火箭、三峽工程、大慶石油井架等工程項目測試使用中，性能穩定可靠，測量精度高，反應速度快，完全滿足大、中型試驗要求。

　　技術指標：

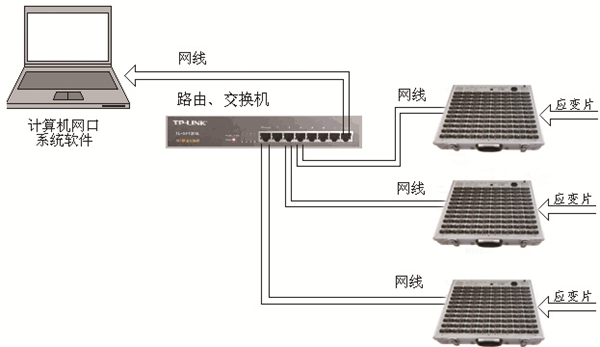

　　☆ 通訊接口：以太網接口。
　　☆ 測量點數：每個機箱可測量64個測試點或 80個測點，每臺計算機可控制多達2560個測試點。
　　☆ 測量范圍：±19999με
　　☆ 測量誤差：測量值的0.1%±2μεFS
　　☆ 分辨率：1με
　　☆ 漂移：零漂（室溫）<3με/4小時 溫漂<1με/℃
　　☆ 測量速度：系統全部測點進行一次測量的時間約1秒（特殊要求可達5Hz）。
　　☆ 系統采用初讀數法自動清零，使測試前的準備工作減小。
　　☆ 可使用多點公用補償。

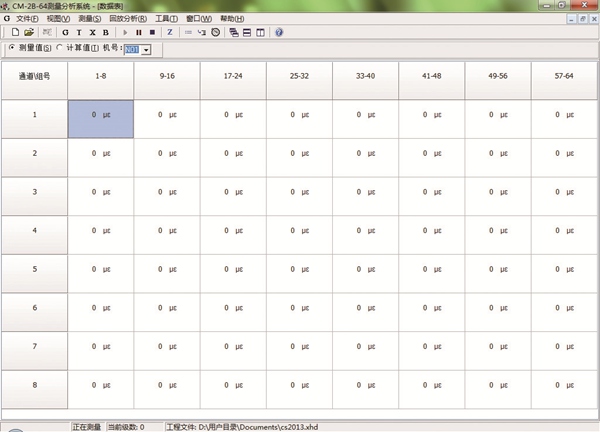

　　☆ 測量過程中可通過計算機屏幕換幀顯示（每一幀可觀察64點、80點的應變值），實時監視測量載荷的應變值或應力值的變化狀態，對加載及測量過程中的數據變化實時掌握，以保證測量質量。

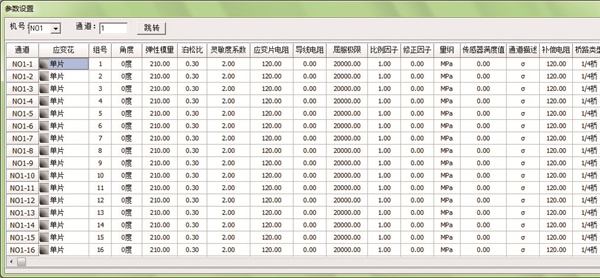

　　☆ 采樣控制、預置修正參數（彈性模量，泊松比，應變片電阻，應變片靈敏度，導線電阻，屈服極限）、應力、應變花等均由計算機完成，單臂測量時非線性影響自動修正，數據文件及圖像可按一定格式輸出打印。
　　☆ 所有數據可轉化為Word兼容的文本格式?？赏瓿蓱?yīng)力分布圖，Ｘ-Ｙ繪圖，Ｔ－Ｙ繪圖的顯示存儲。
