BDQ-1型等強度梁實驗裝置
2019/12/11
BDQ-1型等強度梁實驗裝置是為材料力學實驗設計的,該裝置體積小,重量輕,采用砝碼加載,操作輕便,加載量準確,不易損壞,便于保管和使用。
實驗用途:
☆ 應變片組橋?qū)嶒?yàn)。
☆ 應變片靈敏度系數的標定。
☆ 位移互等定理驗證(選配)。
☆ 應變與位移測定(選配)。
產品特點:
操作簡單,結構簡潔,易于拆卸。
結構組成

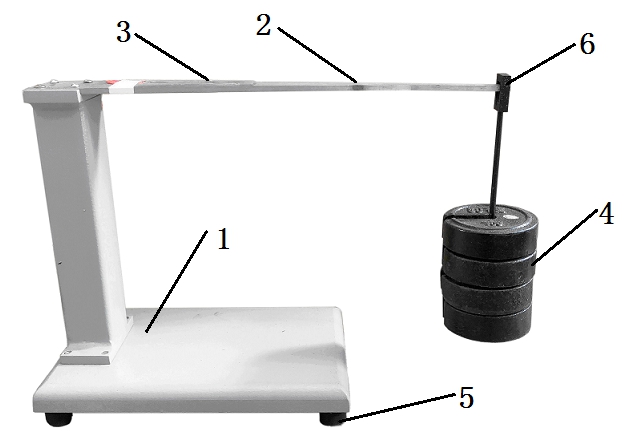

圖1等強度梁實驗裝置
本實驗裝置主要由1等強度梁座體;2等強度實驗梁;3等強度實驗梁表面粘貼的應變片;4加載砝碼(200克/個);5水平調節底座;6秤鉤組成。等強度實驗梁的變形由砝碼加載產生,用等強度實驗梁上已粘貼好的應變片可成應變片組橋?qū)嶒?yàn)和應變片靈敏度系數的標定實驗;若另配磁性表座和百分表,可完成等強度梁位移測定實驗和位移互等定理驗證實驗。
基本尺寸:長×寬×高 365mm×150mm×270mm
