ZDJ-1型便攜式人體振動計
2019/11/28
概述
各種陸路，水路和空路運輸交通工具以及用于工農業的機械設備（包括手持振動工具），使人暴露于機械振動之下，這種振動影響人們的舒適感；降低工作效率；嚴重時危及健康和安全。上述危害早已為國內外專家、學者所重視，并進行了大量的科學研究工作，這些研究成果集中體現在下面三個國際標準文件里。
ISO2631—1978人體整體振動暴露評價指南。
ISO/DIS5349—1983人體接觸手傳振動的測試和評價指南。
ISO/DP8041—1982人體響應振動測量儀器。
我們根據上述三個國際標準文件，研制成功了《ZDJ—1型便攜式人體振動計》。
主要用途
1.測量在交通工具中，受振動影響的建筑物中或在開動著的機器附近，通過支撐身體的表面，即通過站立人的腳，坐著的人的臀部，或者躺臥人的支撐部位，作用于人體的振動計權加速度值。用于對各種車輛的平順性，環境公害振動等全身振動做出衛生學物理參數的評價。
2.測量通過振動工具，振動機械或振動工件傳向操作者手和臂的振動計權加速度值。用于對工礦，林區中使用的風鎬、風鉆、油鋸等局部振動做出衛生學物理參數的評價。
3.利用“線性”檔，測量振動的加速度值。
4.利用“外接濾波器”檔，接進用戶需要的各種濾波器，進行頻率分析。
5.作三軸電荷放大器用。
性能特點
1.儀器全部采用低功耗運算放大器，耗電省，穩定可靠。
2.用電池發動，體積小，重量輕，便于攜帶，特別適合于現場和野外測量。
3.一機多用，為用戶提供了方便。
4.準三軸測量（仿丹麥B.K的2512）。
主要技術參數
1.測量振動種類：全身振動Z向，全身振動XY向，手傳振動。
2.輸入方式：三軸向輸入或單軸向輸入。
3.測量范圍：配用電荷靈敏度范圍10PC/ms-2～100PC/ms-2的壓電加速度計，可測振動范圍為0.01ms-2～100ms-2，以1ms-2=120dB為基準，為80dB～160dB。通常振動加速度計檢定證書給出的電荷靈敏度為PC/g，欲換算成PC/ms-2，在要求測量精度不高的情況下，可以除以10，如要求較準確，可以除以9.8即可。欲改變測量范圍，可選擇適當電荷靈敏度的壓電加速度計。例如，當配用1PC/ms-2～10PC/ms-2的壓電加速度計時，可測振動范圍為0.1ms-2～1000ms-2；當配用0.1 PC/ms-2～1PC/ms-2的壓電加速度計時，可測振動范圍為1ms-2～10000ms-2。低頻下限0.3HZ ,高頻上限10KHZ

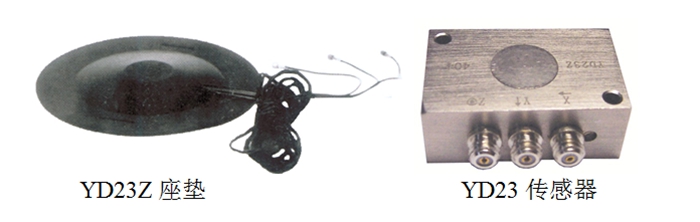

ZDJ便攜式人體振動計與YD23Z座墊傳感器配合使用，用于測量車輛行駛過程中人體的全身振動、車輛座墊振動。YD23Z座墊傳感器的突出特點是厚度薄、低頻響應好。
